Устройство футляров

Компания «Сталкер» предлагает вам услуги по устройству футляров для линий связи, водопровода или газопровода.

Защита линий коммуникаций от повреждений — основная задача, которую выполняет защитный футляр, который представляет собой жесткую оболочку из металла либо  полимера в виде трубы.

Этап 1: Проектирование

При прокладке трубопроводов различного назначения под дорогами и ж/д путями нужно учитывать дополнительно возникающие нагрузки от транспорта, помимо давления грунта. Футляр также обеспечит защиту от возможного механического воздействия и давления других коммуникаций при пересечении трубопровода с ними. Прокладка трубо-, газопроводов, кабельных линий в условиях агрессивных сред нуждается в дополнительным мерах защиты: металлическая или пластиковая оболочка не дает едким веществам, высокотемпературным жидкостям, газам повредить объект защиты.

Устройство футляров регламентируется соответствующими СНиП, согласно которым, собственно, и надлежит при переходе подземного трубопровода под искусственными препятствиями, автодорогами и железнодорожным полотном заключать его в защитный канал.

В пакет проектной документации входят:

  • набор рабочих чертежей, подробно описывающих вид, место и способ монтажа трубы;
  • схемы соединения отдельных сегментов;
  • рекомендации по монтажу футляра с учетом технических характеристик трубы, используемого оборудования, особенностей ландшафта и т.п.

Устройство футляров для линий связи

Этап 2: Подготовка к монтажу

Для установки футляра в грунте необходимо выкопать траншею либо пробурить скважину при помощи специального бурового комплекса, оснащенного навигационным оборудованием (бестраншейный способ).

Последний вариант требует использования специального оборудования, более трудозатратен, однако позволяет проводить линии коммуникаций в условиях развитой инженерной инфраструктуры.

Бурильные работы осуществляют в соответствии со сводом правил СП 341.1325800.2017. С помощью технологии ГНБ прокладываются различные по диаметру, длине и материалу изготовления виды труб. Таким образом могут быть проложены водопровод, нефте- или газопровод, кабельные линии связи, и уровень защиты от деформации и повреждений в каждом случае будет разным.

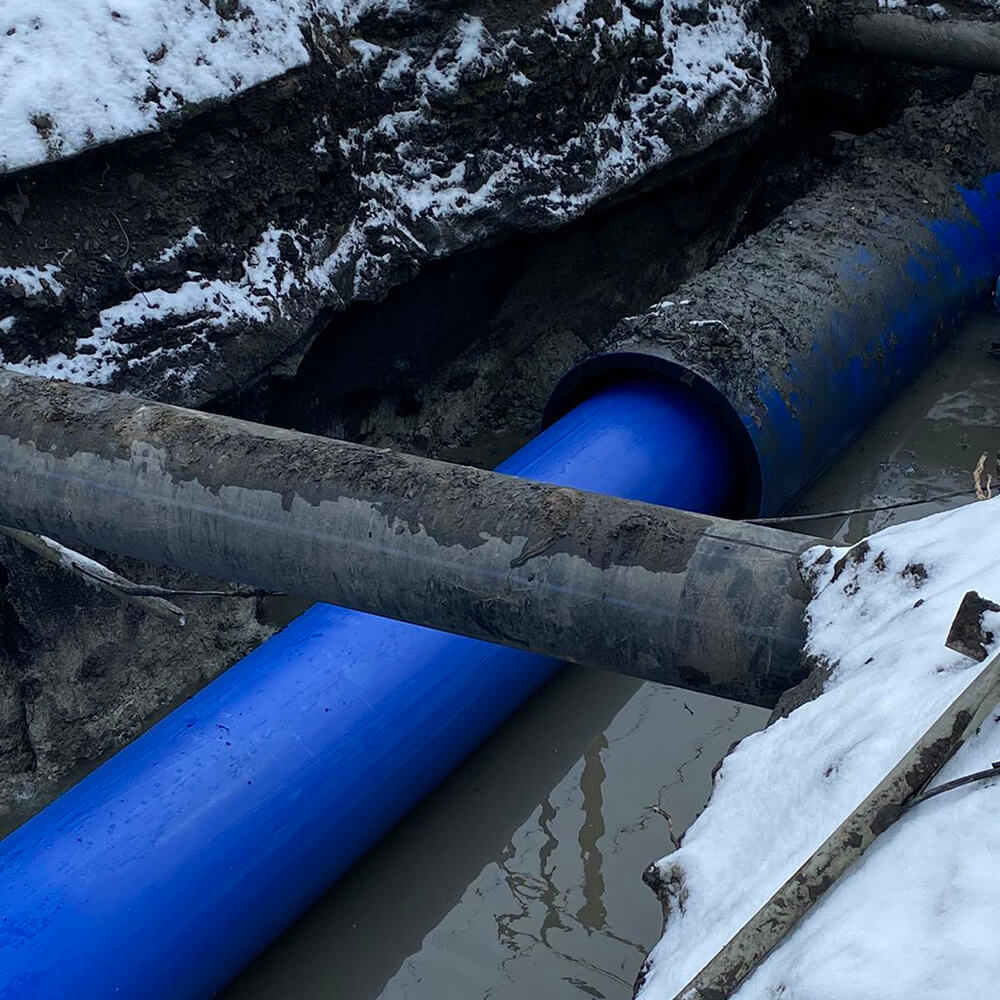

Специфика конструкции защитного футляра зависит также от условий производства работ в каждом конкретном случае: конфигурации перехода, физико-механических свойств грунта и гидрогеологических исследований местности, диаметра, длины и материала изготовления труб. Общие правила таковы: внутренний диаметр футляра должен на 100 -200 мм превышать наружный диаметр трубы. Концы футляра в обязательном порядке выводятся на определенное расстояние (зависит от типа пересекаемого препятствия, но не менее 2 м) от подошвы насыпи.

Этап 3: Установка футляра

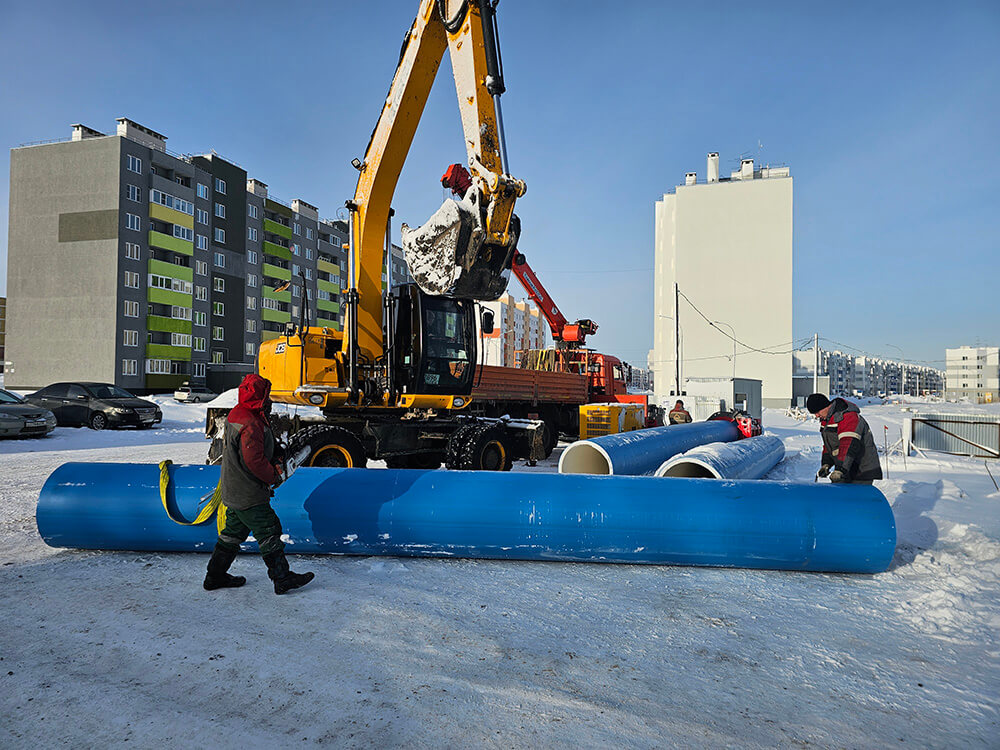

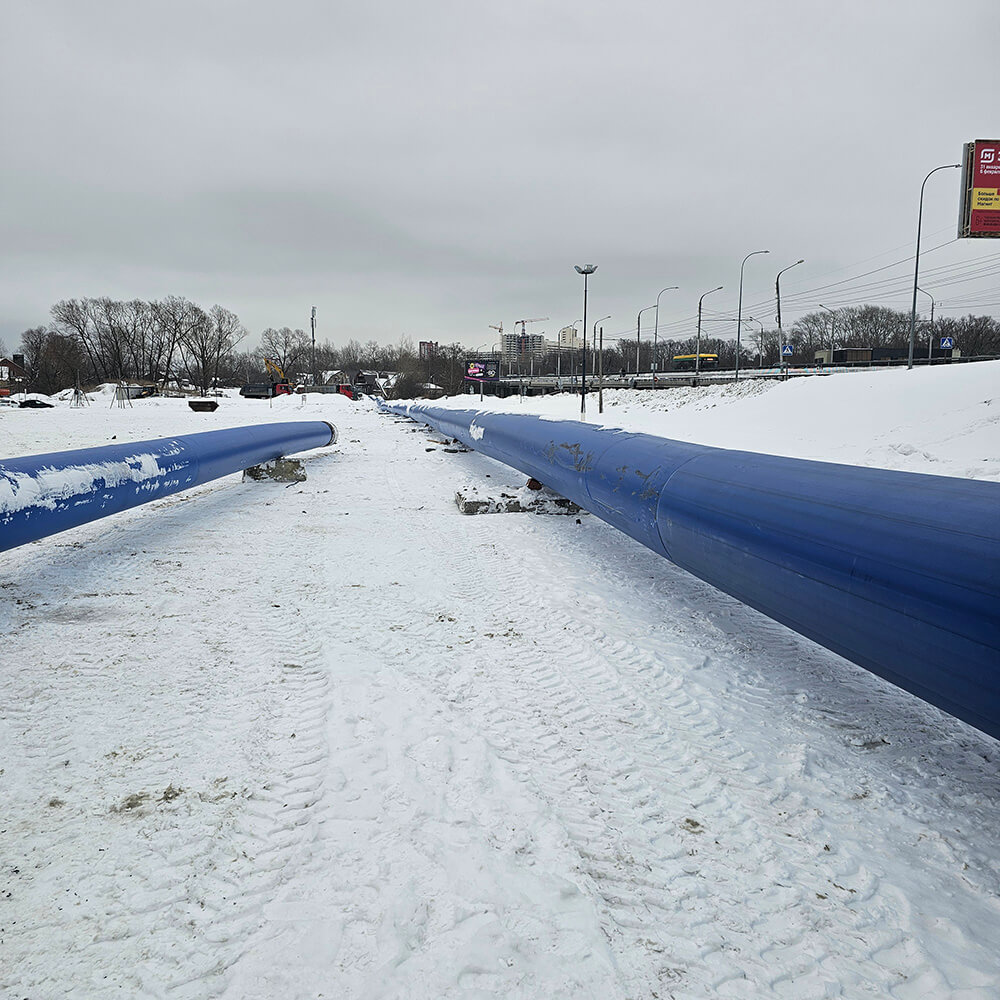

В качестве защитного футляра обычно используют стальные трубы, а если диаметр рабочей трубы не превышает 200 мм, то допускается применение футляров из полиэтилена низкого давления. На стальные оболочки наносится антикоррозионное покрытие на основе битумных, полимерных и других материалов.

Установка трубы футляра также требует производится бурильным комплексом, который втягивает трубопровод, прикрепленный к буровой штанге. Процесс втягивания контролируется изъятием колен буровой штанги.

Этап 4: Приемка-сдача выполненных работ

После завершения монтажа футляра заказчик и подрядчик подписывают акт выполненных работ, в котором при необходимости указывают замечания к качеству монтажа. Заказчику передается пакет документации для дальнейшего использования и сервисного обслуживания установленного футляра.

Особенность устройства защитного канала для газопровода заключается в монтаже диэлектрических уплотнений на концы футляра в точках перехода.

Нюансы самого процесса прокладки защитных футляров по технологии ГНБ выражаются в бурении скважины значительно большего диаметра, чем рабочая труба и совмещении этапов бурения, прокладки футляра и непрерывной транспортировки разработанного грунта из забоя скважины. Обычно сыпучие и водонасыщенные грунты не являются препятствием для применения метода ГНБ, однако при прокладке защитного футляра сыпучий грунт может попадать в его полость, вызывая риск разрушения насыпи.
